NEXUS-FV
1 優れた耐低温性を有する。最低使用温度は-65℃
NEXUS-FVはNEXUSシリーズ中でもっとも優れた耐低温性を有します。約-65℃から約200℃まで御使用いただけます。低温弾性回復試験（TR試験）の測定結果を右表に示します。
JIS K6261 加硫ゴム及び熱可塑性ゴムの低温試験（低温弾性回復試験）
ゴム試験片を伸張後に低温で樹脂化し、徐々に温度上昇させることでゴム弾性の回復による収縮（復元性）の測定を行う試験。
樹脂化した状態では、反発弾性が大幅に減少してシール性が悪くなるので、低温時での使用限界の指標になります。

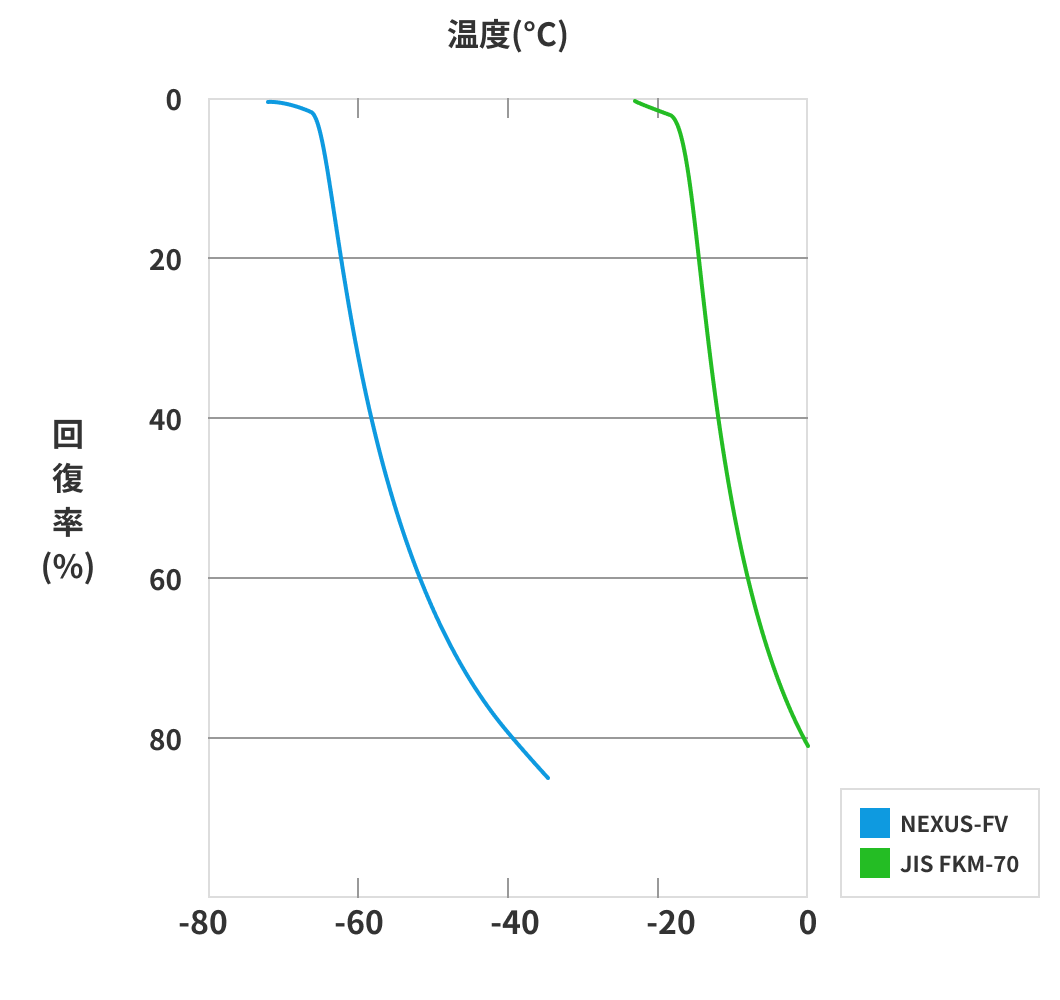

◆ NEXUS-FVの低温性 TR試験
2 耐油性、耐アルコール性に優れる
NEXUS-FVは、FKM-70（旧名4種D）とほぼ同等の耐薬品性を有しております。
右表にFKM-70との耐薬品性比較結果を記します。

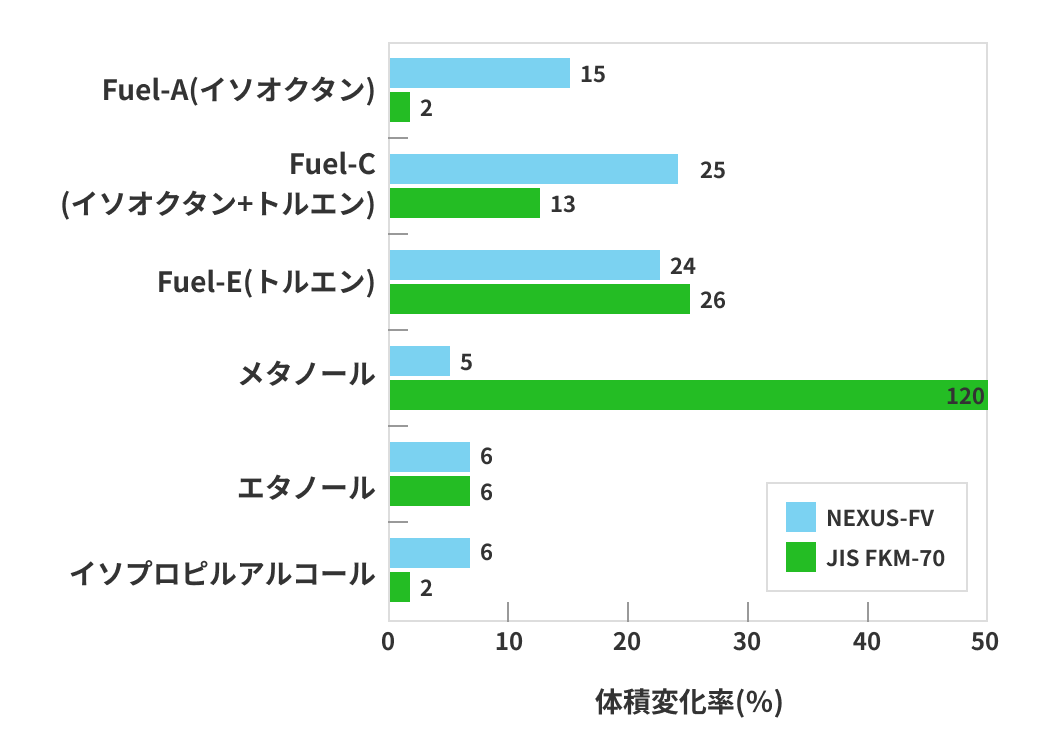

◆ 耐薬品性 体積変化率（試験条件：常温 900時間）
物性・材料特性
| 試験項目 | 単位 | NEXUS-FV | JIS B2401-1 FKM-70 |
|
|---|---|---|---|---|
| 推奨使用温度 | ℃ | 200～-65℃ | 220～-15℃ | |
| 常態試験 | タイプAデュロメータ硬さ | ー | A60/S | A73/S |
| 引張り強さ | MPa | 9.51 | 14.4 | |
| 伸び | ％ | 360 | 229 | |
| 100％引張り応力 | MPa | 2.27 | 5.55 | |
| 老化試験 200℃x72hr. |
硬さ変化 | ー | +3 | -1 |
| 引張り強さ変化率 | ％ | -14 | +2 | |
| 伸び変化率 | ％ | -8 | +1 | |
| 耐油試験 175℃x72hr. |
ASTM No.1油 | |||
| 硬さ変化 | ー | 0 | -3 | |
| 引張り強さ変化率 | ％ | +5 | -7 | |
| 伸び変化率 | ％ | -1 | +6 | |
| 体積変化率 | ％ | +1 | 0 | |
| IRM 903 油 | ||||
| 硬さ変化 | ー | -4 | -3 | |
| 引張り強さ変化率 | ％ | +5 | -11 | |
| 伸び変化率 | ％ | -8 | -2 | |
| 体積変化率 | ％ | +2 | +3 | |
| 圧縮永久 歪み試験 |
175℃ 22hr. | ％ | 7 | 6 |
| 200℃ 72hr. | ％ | 17 | 12 | |
| TR試験 | TR10 | ℃ | -65 | -18 |
| TR30 | ℃ | -57 | -14 | |
| TR50 | ℃ | -51 | -12 | |
| TR70 | ℃ | -41 | -7 | |
| 流体の種類 | NEXUS-FV | JIS B2401-1 FKM-70 |
|---|---|---|
| 潤滑油 | ○ | ◎ |
| シリコーングリース | × | ◎ |
| 作動油 | ○ | ○ |
| 軽油・ガソリン | △ | ◎ |
| クーラント液 | ○ | △ |
| 水系切削油 | ○ | ○ |
| 熱水・スチーム | △ | × |
| 有機酸類 | △ | × |
| 無機酸類 | × | △(硝酸×) |
| 無機アルカリ類 | △ | △ |
| 酸化剤 | ○ | △ |
| 脂肪族炭化水素 | ○ | ◎ |
| 芳香族炭化水素 | △ | ○ |
| 含ハロゲン炭化水素 | △ | ○ |
| メチルアルコール | ◎ | × |
| エチルアルコール | ◎ | ○ |
| エーテル類 | × | × |
| エステル類 | × | × |
| ケトン類 | × | × |
| アルデヒド類 | × | × |
| アミン類 | × | × |
| N₂O₂Heガス | ○ | ◎ |
| 耐真空性 | △ | ◎ |
| 食品衛生法適合 | ー | ◎ |
※備考 ◎：使用可 ○：影響あるが使用可 △：やむを得ない場合以外使用不可 ×：使用不可
参考として御検討お願いします。使用環境、温度等によっては評価が変わる可能性があります。実際にご確認を行った後に御使用の程お願いします。
作成可能寸法
Oリング：JIS B2401-1 P、G、V、JASO F404、AS568、AN6227、AN6230、S、モリセイ規格、その他
品番によっては金型製作の関係上、納期がかかる場合があります。
その他形状につきましては弊社代理店へご相談ください。
各種製品についての詳細はカタログをご参照ください。
- 本ページに記載したデータは実測値の一例であり、規格値ではありません。
- 記載内容は、性能向上、仕様変更のため断りなく変更する場合があります。
- ご使用の際には、必ず事前にテストを行い、使用可否の判断をお願いいたします。
