NEXUS-GR-B
1 耐薬品性に優れる。各種溶剤に使用可能
NEXUS-GR-ＢはFKM-70に比べて耐薬品性に優れています。

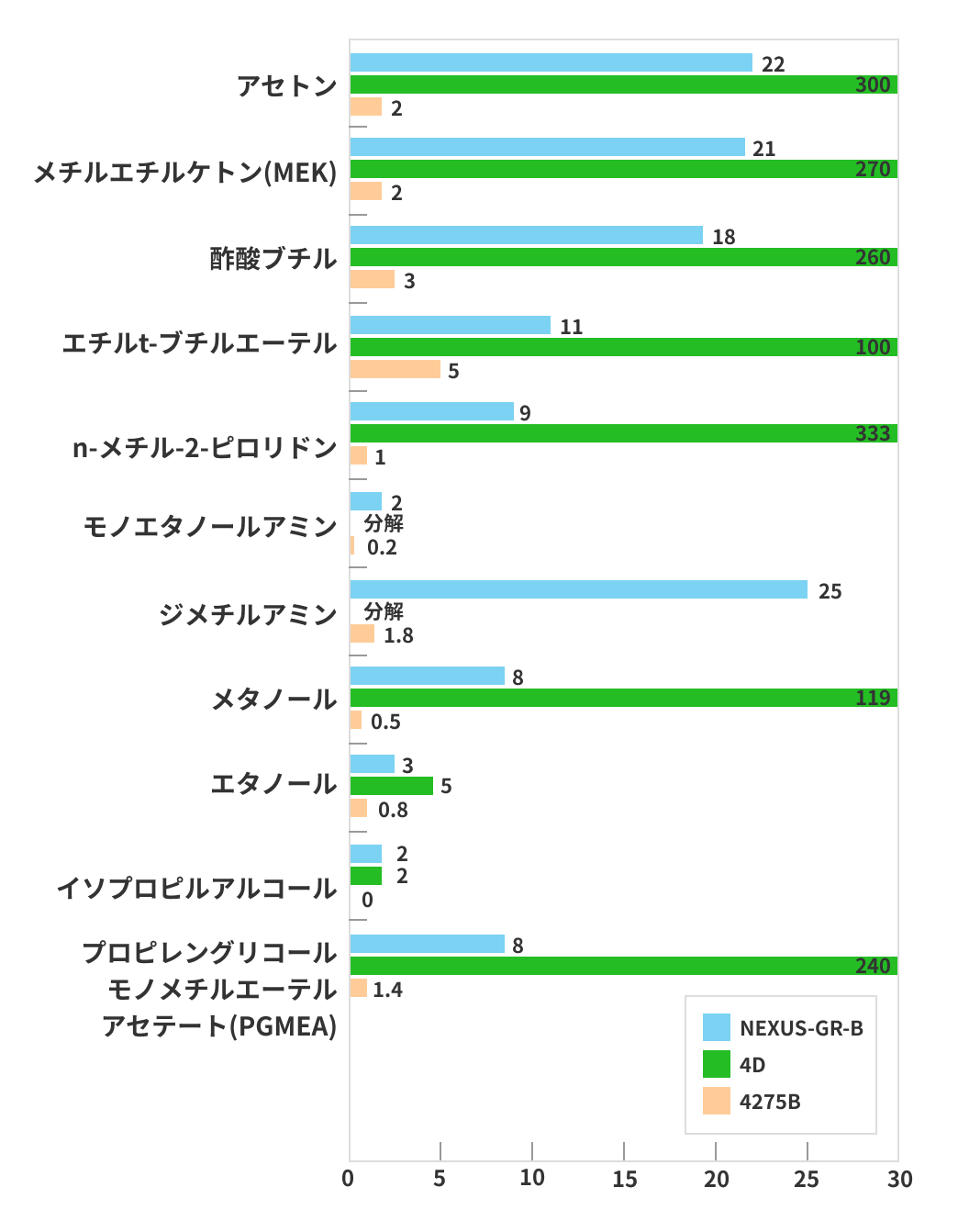

FKM-70では大きく膨潤する薬品の浸漬試験結果を表に示します。
浸漬試験 常温 X800 時間 体積変化率(%)
2 カラー配合品(ブラウン)ではあるが、機械的性質が良好

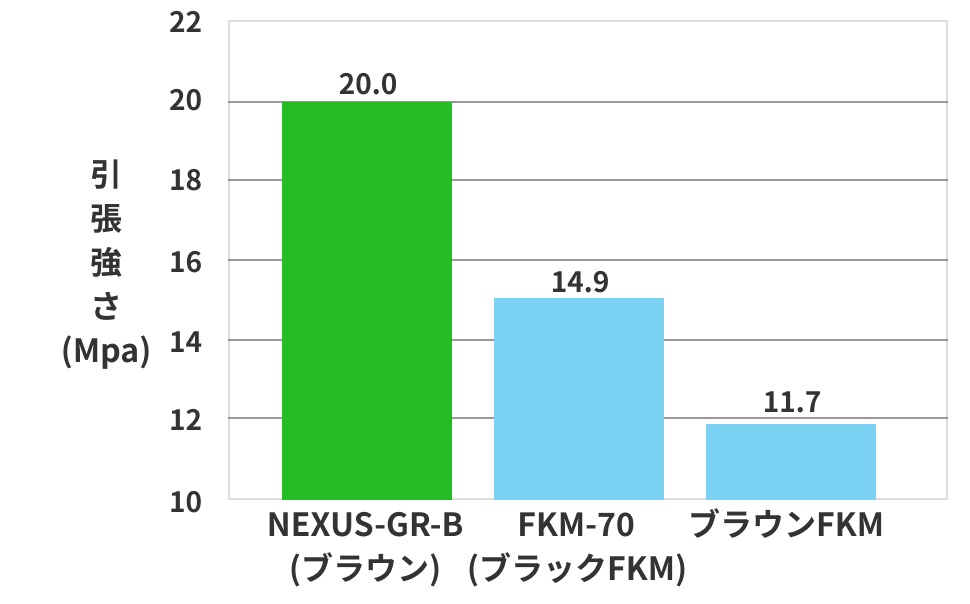

一般に、カラー配合品は黒色(カーボン)配合品に比べて強度が劣る傾向にあります。 NEXUS-GR-B は JIS FKM-70と同等以上の引張強さであり、機械物性が良好になっています。 表にFKM-70、ブラウンFKMとの引張強さの比較データを示します。
引張強さ比較
物性・材料特性
| 試験項目 | 単位 | NEXUS-GR-B | JIS B2401-1 FKM-70 |
|
|---|---|---|---|---|
| 推奨使用温度 | ℃ | 200～-10℃ | 220～-15℃ | |
| 常態試験 | タイプAデュロメータ硬さ | ー | A76/S | A73/S |
| 引張り強さ | MPa | 20.0 | 14.4 | |
| 伸び | ％ | 185 | 229 | |
| 100％引張り応力 | MPa | 7.3 | 5.55 | |
| 老化試験 200℃x72hr. |
硬さ変化 | ー | -1 | -1 |
| 引張り強さ変化率 | ％ | -20 | 2 | |
| 伸び変化率 | ％ | +3 | 1 | |
| 圧縮永久 歪み試験 |
200℃ 72hr. | ％ | 31 | 12 |
| 流体の種類 | NEXUS-GR-B | JIS B2401-1 FKM-70 |
|---|---|---|
| 潤滑油 | ◎ | ◎ |
| シリコーングリース | ◎ | ◎ |
| 作動油 | ◎ | ○ |
| 軽油・ガソリン | ○ | ◎ |
| クーラント液 | ◎ | △ |
| 水系切削油 | ◎ | ○ |
| 熱水・スチーム | ○ | × |
| 有機酸類 | △ | × |
| 無機酸類 | ◎ | △(硝酸×) |
| 無機アルカリ類 | ◎ | △ |
| 酸化剤 | ◎ | △ |
| 脂肪族炭化水素 | ○ | ◎ |
| 芳香族炭化水素 | ○ | ○ |
| 含ハロゲン炭化水素 | ○ | ○ |
| メチルアルコール | ○ | × |
| エチルアルコール | ◎ | ○ |
| エーテル類 | ○ | × |
| エステル類 | ○ | × |
| ケトン類 | △ | × |
| アルデヒド類 | △ | × |
| アミン類 | ○ | × |
| N₂O₂Heガス | ◎ | ◎ |
| 耐真空性 | ◎ | ◎ |
| 食品衛生法適合 | ー | ◎ |
※備考 ◎：使用可 ○：影響あるが使用可 △：やむを得ない場合以外使用不可 ×：使用不可
参考として御検討お願いします。使用環境、温度等によっては評価が変わる可能性があります。実際にご確認を行った後に御使用の程お願いします。
作成可能寸法
Oリング：JIS B2401-1 P、G、V、JASO F404、AS568、AN6227、AN6230、S番、森清規格、その他
品番によっては金型製作の関係上、納期がかかる場合があります。
その他形状につきましては弊社代理店へご相談ください。
- 本ページに記載したデータは実測値の一例であり、規格値ではありません。
- 記載内容は、性能向上、仕様変更のため断りなく変更する場合があります。
- ご使用の際には、必ず事前にテストを行い、使用可否の判断をお願いいたします。
- 製品の追跡調査は最小包装単位毎に同封されているラベルに記載されているロット番号によって行います。御使用時は必ずロット番号を控えていただきますようお願い申し上げます。
