NEXUS-HTA
1 FKM-70と比較し、大幅に改善された耐熱性
NEXUS-HTAは、FKM-70を改良し、高温時の圧縮永久歪を更に改善したものです。NEXUS-HTA旧材と同程度以上の良好な圧縮永久歪み値を示します。(圧縮永久歪み値は、数値が小さい方がより優秀です)
一時的であれば300℃でのご使用も可能です。
※ご使用環境によっては、耐熱特性は低下致しますので、ご注意ください。

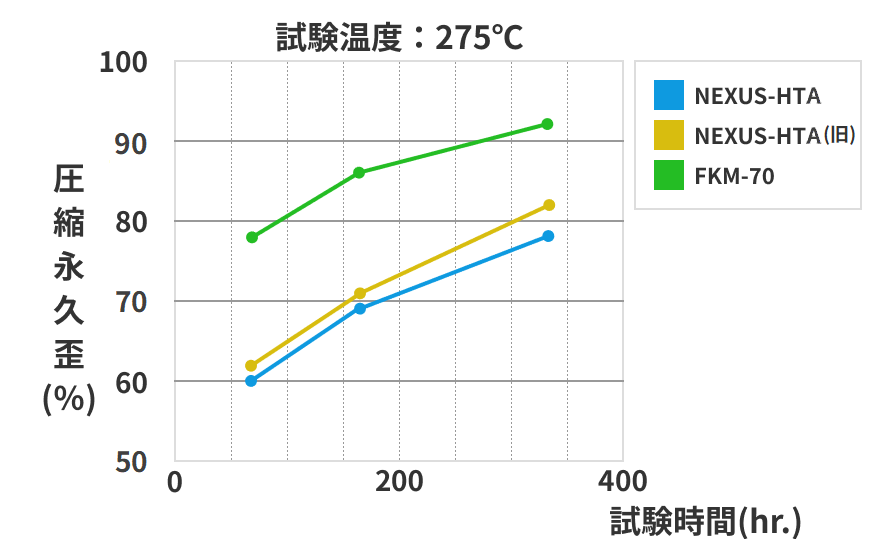

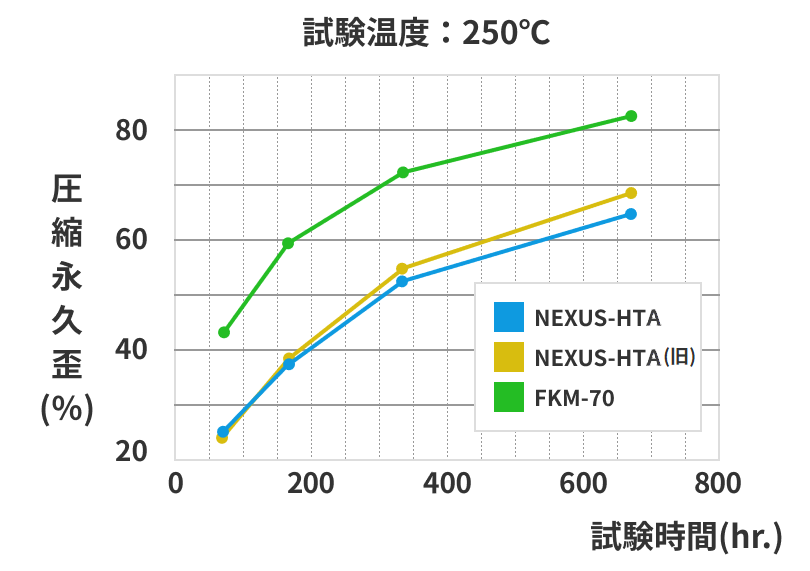

圧縮永久歪み試験結果


2 物性、耐油性、耐薬品性はFKM-70と同等
NEXUS-HTAは、FKM-70の耐熱性を改良した製品である為、物性、耐油性、耐薬品性などの化学的性質はFKM-70と同等の性能を有します。
物性もJIS B2401-1:2012 FKM-70の規格をクリアしています。

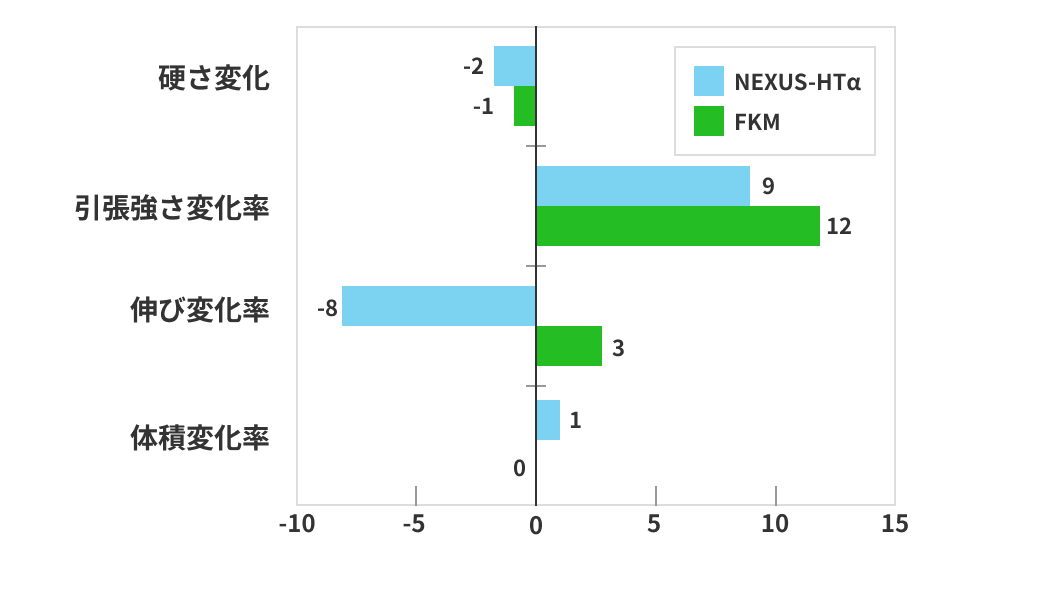

◆耐油試験 IRM 901油 175℃ 72hr.

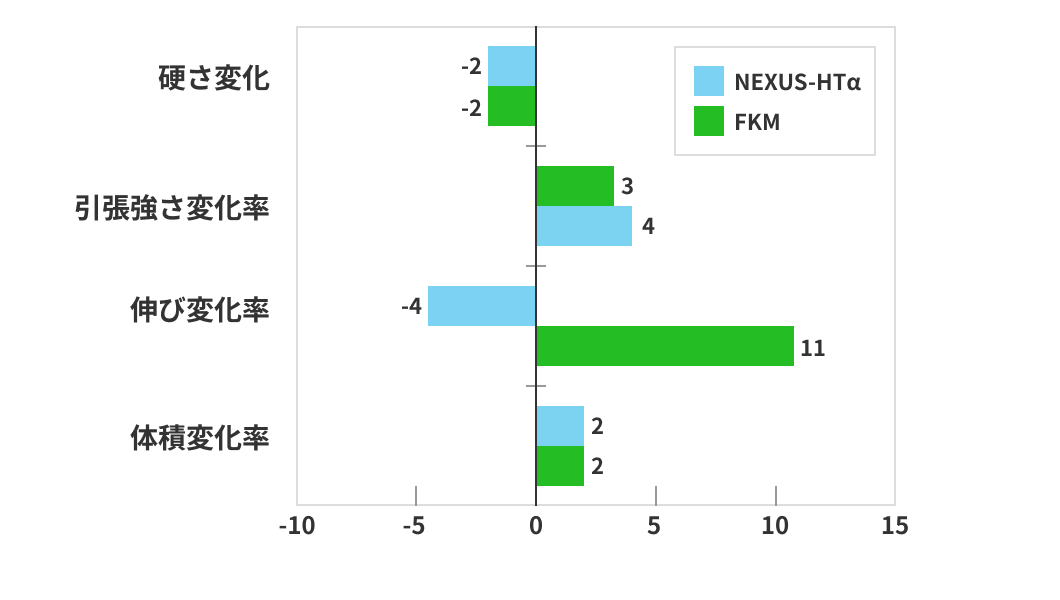

◆耐油試験 IRM 903油 175℃ 72hr.

物性・材料特性
試験項目 | 単位 | NEXUS-HTA | JIS B2401-1 FKM-70 |
|
---|---|---|---|---|
推奨使用温度 | ℃ | 275~-15℃ | 220~-15℃ | |
常態試験 | タイプAデュロメータ硬さ | ー | A72/S | A73/S |
引張り強さ | MPa | 15.4 | 14.4 | |
伸び | % | 243 | 229 | |
100%引張り応力 | MPa | 6.0 | 5.55 | |
老化試験 230℃x72hr. |
硬さ変化 | ー | +2 | 0 |
引張り強さ変化率 | % | +2 | +15 | |
伸び変化率 | % | -9 | +10 | |
耐油試験 175℃x72hr. |
IRM901 油 | |||
硬さ変化 | ー | -2 | -1 | |
引張り強さ変化 | % | +9 | +12 | |
伸び変化率 | % | -8 | +3 | |
体積変化率 | % | +1 | 0 | |
IRM 903 油 | ||||
硬さ変化 | ー | -2 | -2 | |
引張り強さ変化 | % | +3 | +4 | |
伸び変化率 | % | -4 | +11 | |
体積変化率 | % | +2 | +2 | |
圧縮永久 歪み試験 |
300℃ 72hr.(p26) | % | 59 | 95 |
275℃ 72hr. | % | 60 | 78 | |
250℃ 72hr. | % | 26 | 44 | |
200℃ 72hr. | % | 9 | 12 |
流体の種類 | NEXUS-HTA | JIS B2401-1 FKM-70 |
---|---|---|
潤滑油 | ◎ | ◎ |
シリコーングリース | ◎ | ◎ |
作動油 | ○ | ○ |
軽油・ガソリン | ◎ | ◎ |
クーラント液 | △ | △ |
水系切削油 | ○ | ○ |
熱水・スチーム | × | × |
有機酸類 | × | × |
無機酸類 | △(硝酸×) | △(硝酸×) |
無機アルカリ類 | △ | △ |
酸化剤 | △ | △ |
脂肪族炭化水素 | ◎ | ◎ |
芳香族炭化水素 | ○ | ○ |
含ハロゲン炭化水素 | ○ | ○ |
メチルアルコール | × | × |
エチルアルコール | ○ | ○ |
エーテル類 | × | × |
エステル類 | × | × |
ケトン類 | × | × |
アルデヒド類 | × | × |
アミン類 | × | × |
N₂O₂Heガス | ◎ | ◎ |
耐真空性 | ◎ | ◎ |
食品衛生法適合 | ー | ◎ |
※備考 ◎:使用可 ○:影響あるが使用可 △:やむを得ない場合以外使用不可 ×:使用不可
参考として御検討お願いします。使用環境、温度等によっては評価が変わる可能性があります。実際にご確認を行った後に御使用の程お願いします。
作成可能寸法
Oリング:JIS B2401-1 P、G、V、JASO F404、AS568、AN6227、AN6230、S、モリセイ規格、その他
品番によっては金型製作の関係上、納期がかかる場合があります。
その他形状につきましては弊社代理店へご相談ください。
各種製品についての詳細はカタログをご参照ください。
- 本ページに記載したデータは実測値の一例であり、規格値ではありません。
- 記載内容は、性能向上、仕様変更のため断りなく変更する場合があります。
- ご使用の際には、必ず事前にテストを行い、使用可否の判断をお願いいたします。
