NEXUS-MS

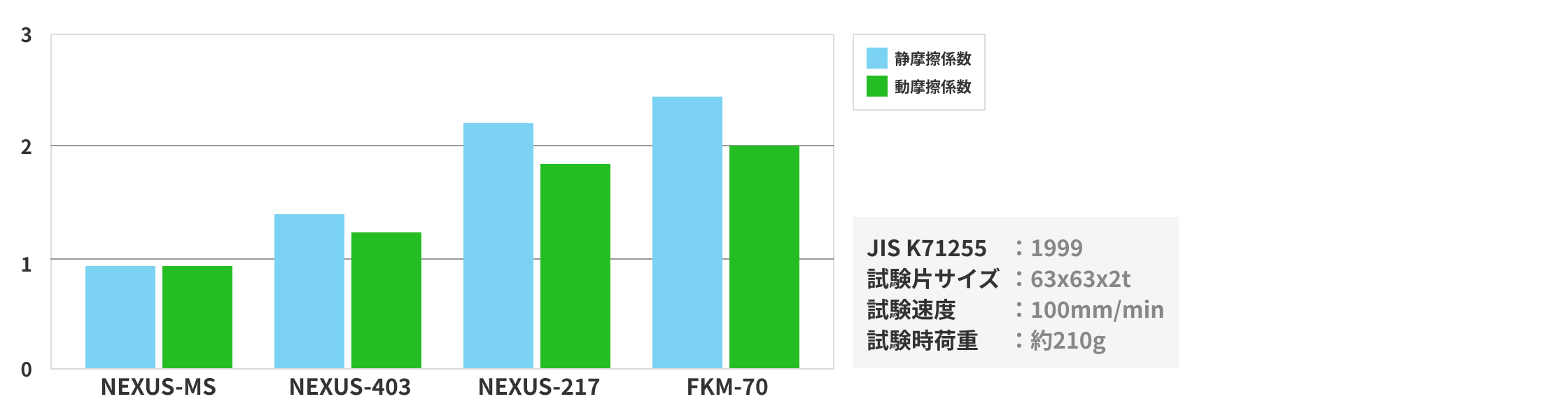

1 摺動性に優れる（低摩擦係数）
NEXUS-MSは、適切な配合剤を組み合わせることで、旧NEXUS-403より摩擦係数の低減を図りました。

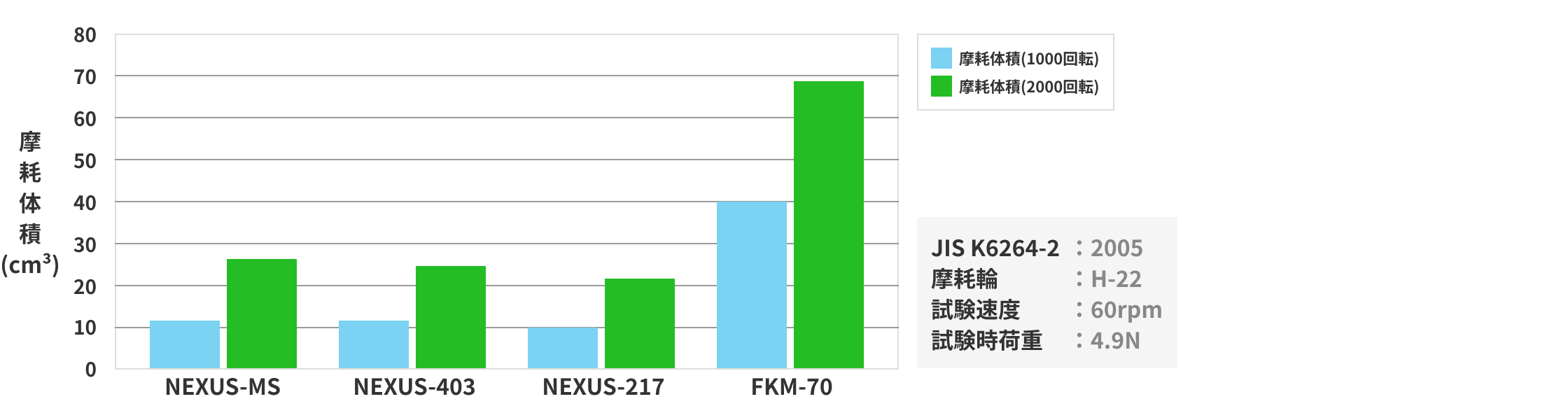

2 摩擦耐性に優れる
NEXUS-MSは、汎用のFKM-70に比べ優れた耐摩耗性を示します。

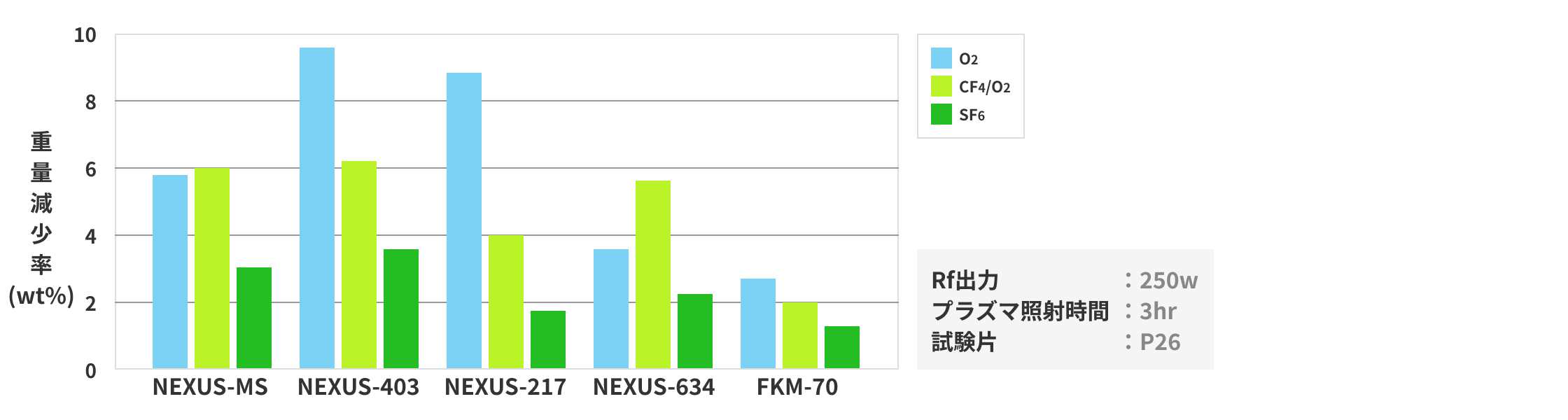

3 プラズマ耐性を改良
NEXUS-MSは黒配合であるにも関わらず、旧NEXUS-403やNEXUS-217と比較してプラズマ耐性を向上させました。また、エッチング等を阻害する有害元素の含有もありません。
物性・材料特性
| 試験項目 | 単位 | NEXUS-MS | JIS B2401-1 FKM-70 |
|
|---|---|---|---|---|
| 推奨使用温度 | ℃ | 200～-10℃ | 220～-15℃ | |
| 色 | ー | 黒 | 黒 | |
| 常態試験 | タイプAデュロメータ硬さ | ー | A81/S | A73/S |
| 引張り強さ | MPa | 17.6 | 14.4 | |
| 伸び | ％ | 291 | 229 | |
| 100％引張り応力 | MPa | 4.72 | 5.55 | |
| 熱老化試験 230℃x72hr. |
硬さ変化 | ー | -1 | 0 |
| 引張り強さ変化率 | ％ | 0 | +15 | |
| 伸び変化率 | ％ | +4 | +10 | |
| 圧縮永久 歪み試験 |
175℃ 22hr. | ％ | ー | 4 |
| 200℃ 72hr. | ％ | 23 | 12 | |
| 流体の種類 | NEXUS-MS | JIS B2401-1 FKM-70 |
|---|---|---|
| 潤滑油 | ◎ | ◎ |
| シリコーングリース | ◎ | ◎ |
| 作動油 | ○ | ○ |
| 軽油・ガソリン | ◎ | ◎ |
| クーラント液 | ◎ | △ |
| 水系切削油 | ◎ | ○ |
| 熱水・スチーム | ◎ | × |
| 有機酸類 | × | × |
| 無機酸類 | ◎ | △(硝酸×) |
| 無機アルカリ類 | ○ | △ |
| 酸化剤 | × | △ |
| 脂肪族炭化水素 | ◎ | ◎ |
| 芳香族炭化水素 | ◎ | ○ |
| 含ハロゲン炭化水素 | ○ | ○ |
| メチルアルコール | ○ | × |
| エチルアルコール | ◎ | ○ |
| エーテル類 | × | × |
| エステル類 | × | × |
| ケトン類 | × | × |
| アルデヒド類 | × | × |
| アミン類 | × | × |
| N₂O₂Heガス | ◎ | ◎ |
| 耐真空性 | ◎ | ◎ |
| 食品衛生法適合 | ー | ◎ |
※備考 ◎：使用可 ○：影響あるが使用可 △：やむを得ない場合以外使用不可 ×：使用不可
参考として御検討お願いします。使用環境、温度等によっては評価が変わる可能性があります。実際にご確認を行った後に御使用の程お願いします。
作成可能寸法
Oリング：JIS B2401-1 P、G、V、JASO F404、AS568、AN6227、AN6230、S、モリセイ規格、その他
品番によっては金型製作の関係上、納期がかかる場合があります。
その他形状につきましては弊社代理店へご相談ください。
各種製品についての詳細はカタログをご参照ください。
- 本ページに記載したデータは実測値の一例であり、規格値ではありません。
- 記載内容は、性能向上、仕様変更のため断りなく変更する場合があります。
- ご使用の際には、必ず事前にテストを行い、使用可否の判断をお願いいたします。
